[스크랩] 시퀸스기초 - 전동기회로 4 E0CR

질문이나 꼬리말 등 여러분의 관심성향에 따라서 강의방향이 달라집니다.





10 여년전에 삼화기연에 의해서 EOCR이 등장하기 전까지는 열동형계전기를 사용하여 모터를 보호하여 왔습니다.

열동형 계전기에 비해 EOCR은 전류를 측정하여 그 수치를 기준으로 하기 때문에 정확성이 뛰어나기 때문에 모터보호에 혁신적이라 할 수 있습니다.



시간설정	기동지연시간	D-TIME	0.2 ~ 30초
	동작시간	O-TIME	0.2 ~ 10초



EOCR은 전류설정외에도 동작시간을 자유롭게 설정할 수 있어 보호범위를 더욱 세분화하여 효율적으로 관리할 수 있습니다. [전 삼화기연 직원이 아닙니다. 제품이 그만큼 혁신적이라 생각하고 있습니다]



전류설정은 정격전류의 110%가 적당하며



시간설정은 2가지로 나뉩니다.

1. 기동지연시간 :

 - 전동기가 기동할 때 순간적인 기동전류가 엄청흐릅니다.

 - 직입기동의 경우 4~6배이상 기동전류가 흐릅니다.

 - 110%로 설정되었기 때문에 4배이상의 전류가 흐르면 동작하기 때문에

 - 기동지연시간설정은 기동전류로 인한 오동작을 방지하고자 하는 목적입니다.



2. 동작시간 : 기동중에 과전류가 흐를 때 설정시간 이후에 차단되게 하므로 오동작방지 목적입니다.

 - 전동기 종류에 따라 부하변동이 심한 경우 사용하면 좋습니다.

 - 설정에 따라 약간의 부하변동에 의한 오동작방지를 할 수 있습니다.





이제 회로도로 들어가서....

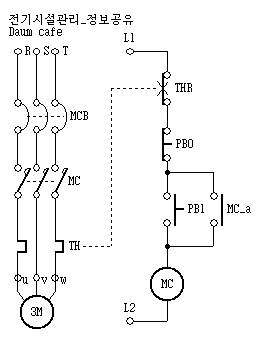

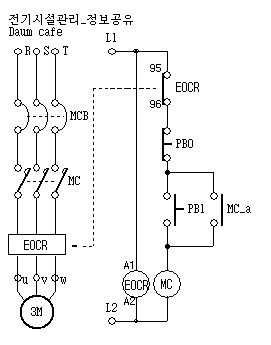

     열동형계전기 사용 회로도                                  EOCR 사용 회로도



위에서 두 회로를 비교해보면

열동형은 바이메탈 형식으로 접점을 동작시키므로 별도 전원이 필요하지 않지만,

EOCR의 경우는 보조접점을 동작시키려면 별도전원이 필요합니다.

그래서 A1,A2에 전원을 넣어줘야 합니다. 사용전원은 제품에 따라 다르겠지만 보통 220V입니다.

회로에서도 우측과 같이 전원을 넣어주는 부분이 추가되어 있습니다.

우측의 회로도는 아래의 삼화기연에서 제공한 회로도와 트랜스, 휴즈를 제외하면 동일합니다.

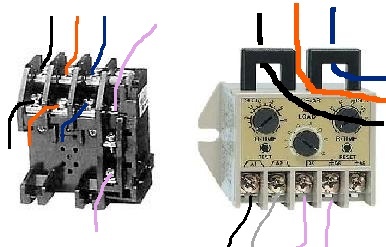

결선상태를 비교하자면 위의 그림과 같이 됩니다.

우측에는 A1,A2전원이 추가되어 있습니다.







아직도 전동기에 대하여 끝나지 않았습니다.

다음에 계속 갑니다......







아래는 삼화기연에서 제공하는 설명서입니다.



■   초소형 ■  과전류 / 결상 / 구속보호(결상 / 구속은 과전류로 동작) ■  기동지연/ 동작시간 분리설정 ■  넓은 설정범위; 3가지 Type으로 0.1~600A까지 보호 ■  넓은 조작전압 범위(Free Voltage) ■  동작표시 및 실전류 확인(적색LED) ■  수동(즉시) / 전기적 복귀 ■  강한 내환경성 ■  초절전형 ■  무전압 해방기능(No Volt Release / Fail-safe Operation)->N형 * 단상, 3상 사용가능
조건 녹색 LED 적색 LED 비 고 전원인가 O X O : 켜짐 X : 꺼짐 과부하중(기동중) O O 과전류 동작 X O
전류설정 Type 설정범위 05 0.5 ~ 6A 30 3.0 ~ 30A 60 5.0 ~ 60A 60 ~ 600 05Type과 외부 CT를 조합하여 사용함 (외부CT 변류비; 100/5A ~ 600/5A) 시간설정 기동지연시간 D-TIME 0.2 ~ 30초 동작시간 O-TIME 0.2 ~ 10초 복귀 수동(즉시)/전기적(원방)복귀 동작시간특성 정한시 허용오차 전류 ±10% 시간 ±15% 조작전원 전압 24 AC / DC24V 220 AC90 ~ 260V 기타전압 AC380V 주파수 50 / 60Hz 보조접점 형식 1-SPDT(1C) 상태 R Type 정상시 소자(95 96 Close) N Type 정상시 여자(95 98 Close) 정격 AC250V / 3A 저항부하 절연 저항 외함과 회로간 DC500V Megger로 100MΩ이상 내압 외함과 회로간 2.0kv 상용주파수1분간 접점 상호간 1.0kv 상용주파수1분간 회로간 2.0kv 상용주파수1분간 사용환경 온도 저장시 -30 ~ 80 ℃ 운전시 -20 ~ 60 ℃ 습도 결로가 없는 상태에서 30~85% RH 소비전력 0.5W미만 취부 35mm DIN-Rail / Panel ( Bracket 제공)
"N"(Fail Safe)Type은 A1, A2(또는 L1, L2)에 조작전원을 인가하면 95 96은 Open, 95 98은 Close로 전환됨
