[스크랩] 전동기제어 회로 [펌글4]

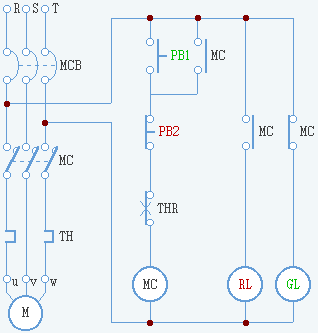

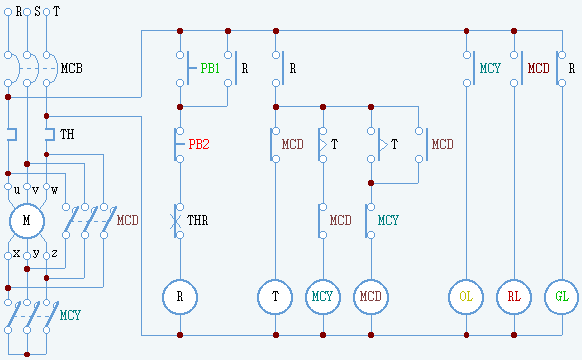

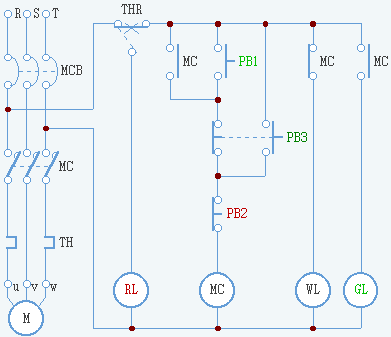

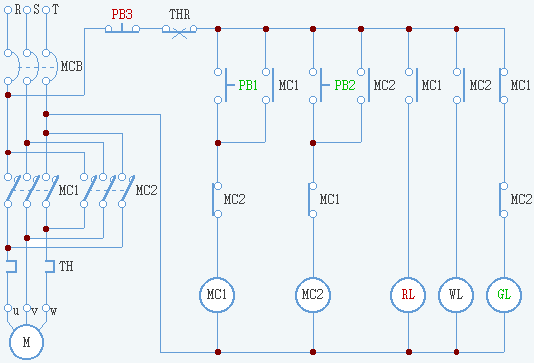

3상 유도전동기 기동운전 회로 ▣ 동작 설명     ① 배선용 차단기 MCB를 닫으면 전원이 공급되고 램프 GL이 점등된다.     ② 기동용 스위치 PB1을 누르면 전자접촉기 MC가 동작하고 전동기가         회전한다.     ③ MC가 동작하면 램프 RL이 점등되고, 램프 GL은 소등된다.     ④ 기동용 스위치 PB1에서 손을 떼도 접점 MC를 통하여 자기유지회로가         구성된다.     ⑤ 과부하가 걸려 열동형 계전기 THR이 동작되면 전동기는 정지한다.     ⑥ 정지 스위치 PB2를 누르면 전동기는 정지되고 초기상태로 복귀된다. 3상 유도전동기 촌동운전 회로 ▣ 동작 설명     ① 배선용 차단기 MCB를 닫으면 전원이 공급되고 램프 WL이         점등된다.     ② 운전 스위치 PB1을 누르면 전자접촉기 MC가 동작하고          전동기가 회전한다.     ③ MC가 동작하면 램프 GL이 점등되고, 램프 WL은 소등된다     ④ 운전 스위치 PB1에서 손을 떼도 접점 MC를 통하여 자기유         지회로가 구성된다.     ⑤ 촌동 스위치 PB3을 누르면 전동기는 회전하고, 손을 떼면        전동기는 정지한다.     ⑥ 과부하가 걸려 열동형 계전기 THR이 동작되면 전동기는 정         지하고 RL이 점등한다.     ⑦ 정지 스위치 PB2를 누르면 전동기는 정지되고 초기상태로         복귀된다. 3상 유도전동기 정역운전 회로 ▣ 동작 설명     ① 배선용 차단기 MCB를 닫으면         전원이 공급되고 램프 GL이         점등 된다.     ② 정회전 스위치 PB1을 누르면 전         자접촉기 MC1이 동작하고 전동         기가 정회전한다.     ③ MC1이 동작하면 램프 GL이 소         등 되고, 램프 RL이 점등된다     ④ 운전 스위치 PB1에서 손을 떼도         접점 MC1을 통하여 자기유지         회로가 구성된다.     ⑤ 역회전 스위치 PB2를 누르면 b         접점 MC1이 떨어져 있기 때문에         전동기가 역회전하지 않는다.     ⑥ 정지 스위치 PB3을 누르면 전동         기는 정지된다.     ⑦ 역회전 스위치 PB2을 누르면 전         자접촉기 MC2가 동작하고 전동         기가 역회전한다. 3상 유도전동기 Y-△기동 회로 ▣ 동작 설명    ① 배선용 차단기 MCB를        닫으면 전원이 공급되고        램프 GL이 점등 된다.    ② 기동 스위치 PB1을 누르        면 전자접촉기 MCY가        동작하고 전동기가 Y결        선으로 운전한다.    ③ MCY가 동작하면 램프        GL이 소등 되고, 램프        OL이 점등된다    ④ 타이머 설정시간이 지나        면 전자접촉기 MCD 가        동작되고 전동기는 △결        선으로 운전한다.    ⑤ MCD가 동작하면 램프        OL이 소등 되고, 램프        RL이 점등된다    ⑥ 정지 스위치 PB2를 누르        면 전동기는 정지된다.
