20231228-1층집 3단(3연동) 중문 와이어 6개월만에 다시 끊어져 수리

1층집 3단 중문이 한쪽만 열리면서 중간문이 같이 밀려서 열리질 않는다. 6월말에 와이어 교체를 해 주었었는데 6개월만에 와이어가 끊어진거라 다른 원인이 있을것 같아 우선 문 분리하고 와이어 수리!



와이어가 끊어져 나와있고.....

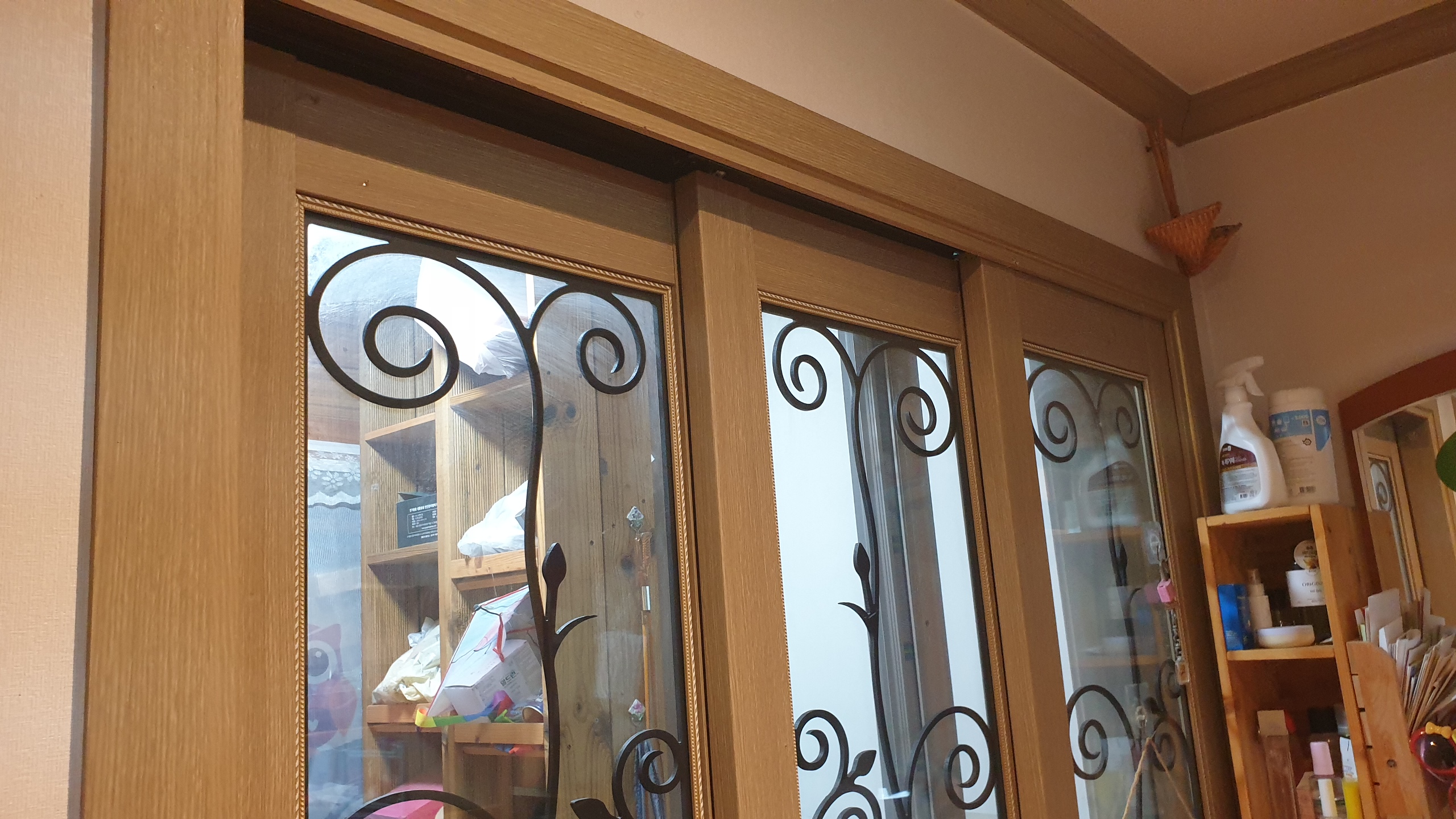

문을 열면 한쪽만 열리고 중간문은 그대로 있다.



문을 분리해 보니 레일뭉치가 위쪽 너트부분에 고정이 되어 같이 움직이게 되어있는데 그냥 분리되어 버린다.

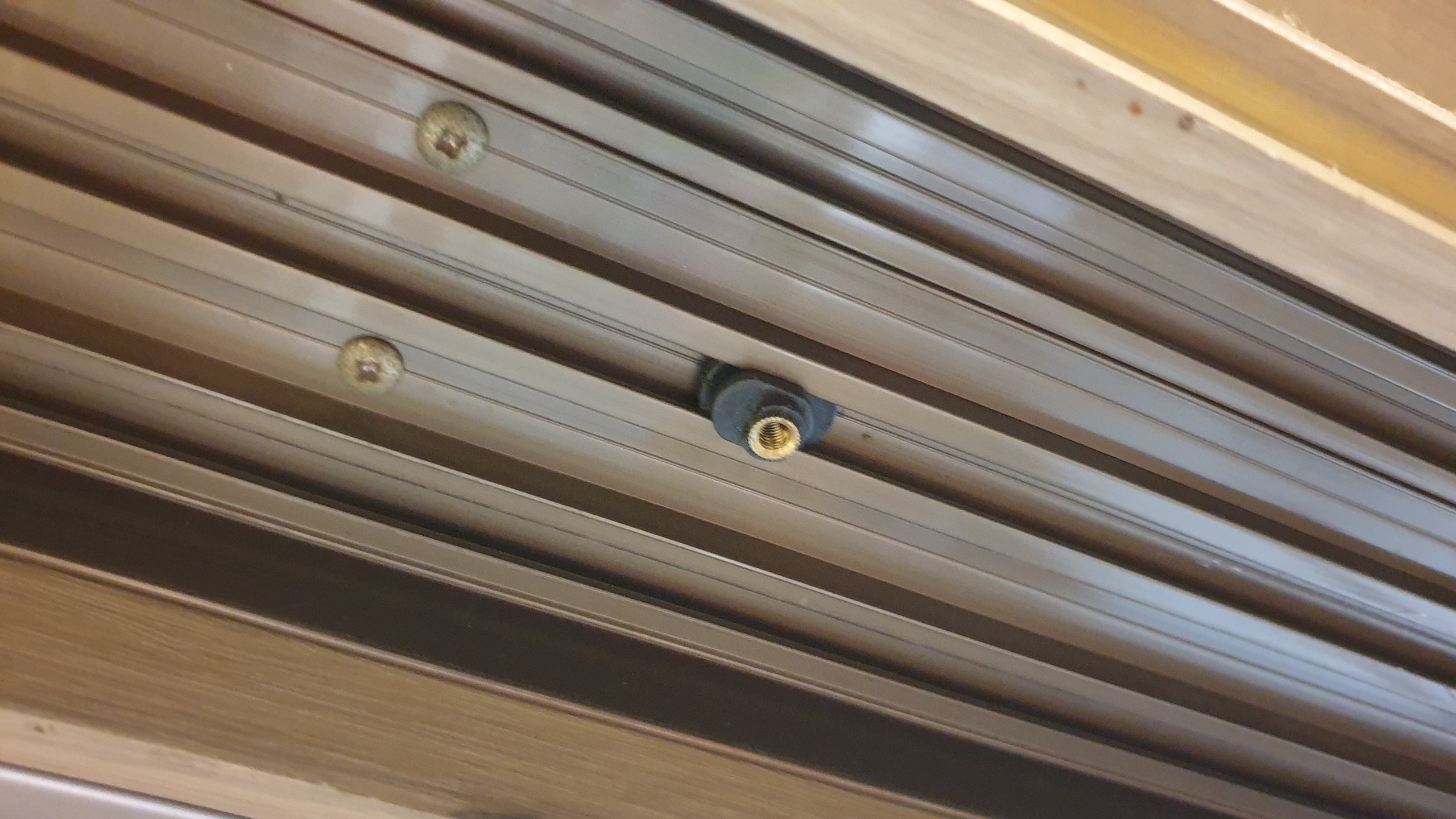

이상해서 보니 상부 레일 너트부분에 불트로 고정되어 문과 같이 움직여야 하는데 고정 볼트 2개가 다 빠져 어디론가 사라지고 없다. 아마 고정 볼트가 빠지는 바람에 레일뭉치가 덜렁거리면서 제대로 레일 동작을 하지 않아 문 무게 힘에 의해 와이어가 못 버티고 끊어져 버린 것 같다.



우선 바닥에 볼트가 떨어져 있을 수 있어 찾아보니 찾을수가 없다. 아마도 청소를 하면서 어머님이 버리신거 같기도 하다.

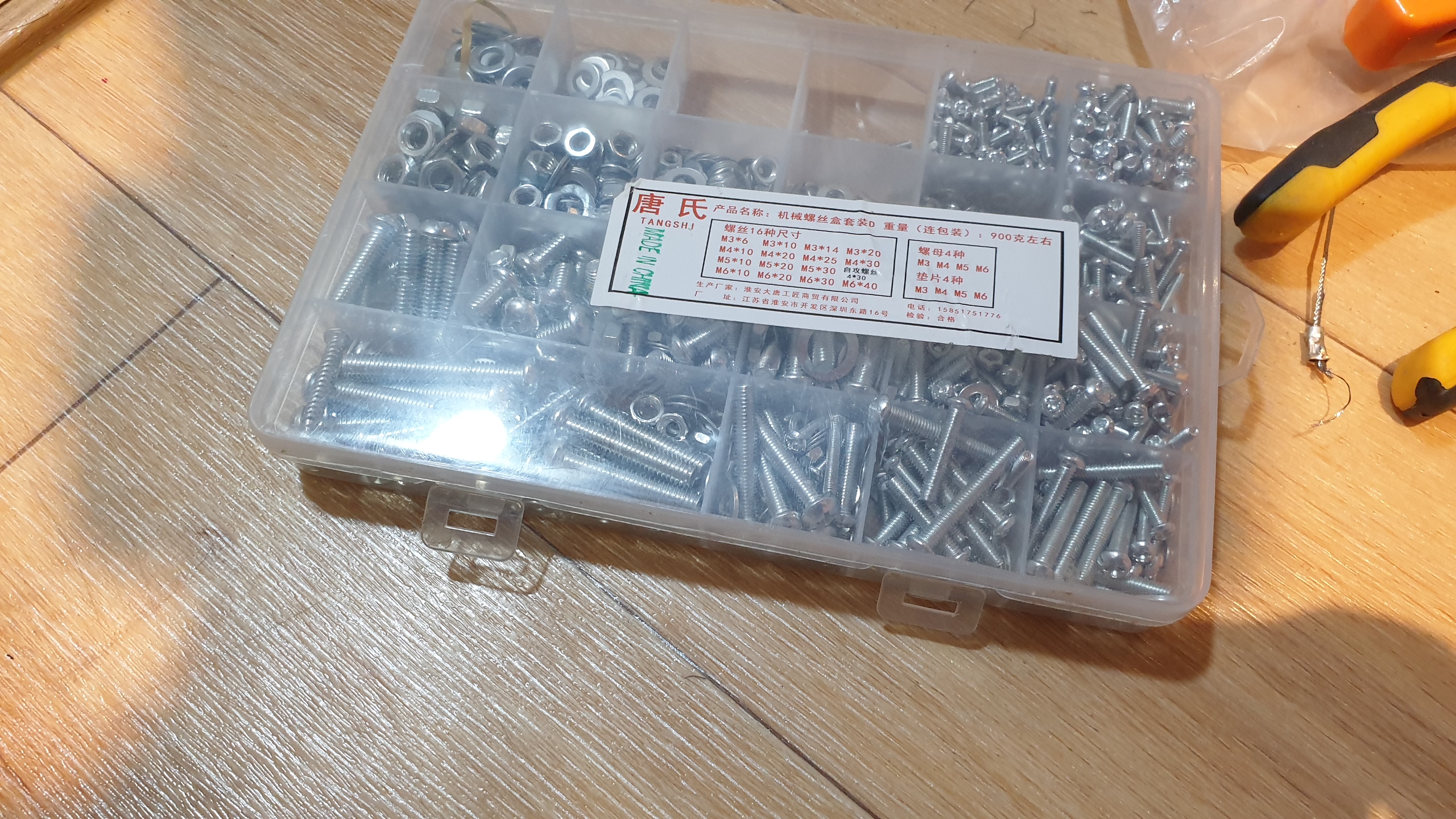

전에 예비로 볼트세트를 사둔게 있어 혹시나 맞는게 있나 찾아보니 다행히 크기와 길이가 맞는게 있다.



운좋게 맞는 볼트를 찾아서 2개 준비!



오래되다보니 고정 부분 와이어 연결부위도 부러져 버렸다.



와이어가 심하게 손상이 되어있다.

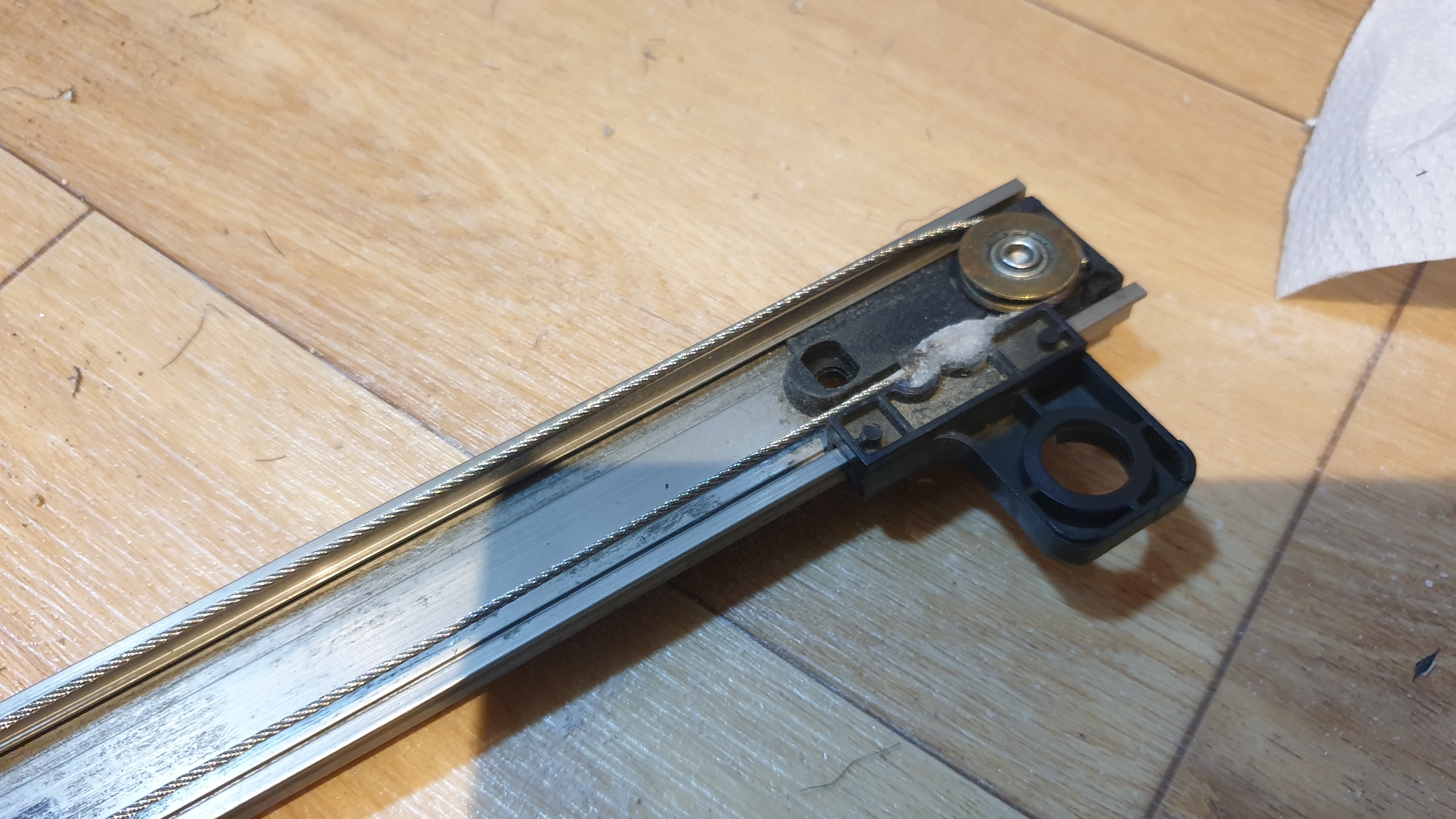

우선 2파이 와이어로 다시 교체해 조금 팽팽히 당겨 슬리브로 끝단 물려 고정해준다.

2파이 와이어는 조금 굵은 것 같긴한데 이번에도 2파이로 작업해 본다.



슬리브로 단단히 고정해 주어야 한다.



촉 끼워주는 부품 양쪽으로 초대한 위치시키고 와이어를 끼워 같이 움직이게 순간접착제와 베이킹소다를 이용해 단단히 붙여 고정해준다.

슬리브부분을 잘 맞춰 끼우고 본드작업을 해주면 된다.

여기서 주의할 것은 반드시 촉끼워주는 부품 2개가 양쪽 끝으로 위치되게 한 후 와이어와 고정을 해 주어야 한다.



촉끼우는 부품 부러진 곳이 걸려 칼로 조금 깍아내주고 완료!

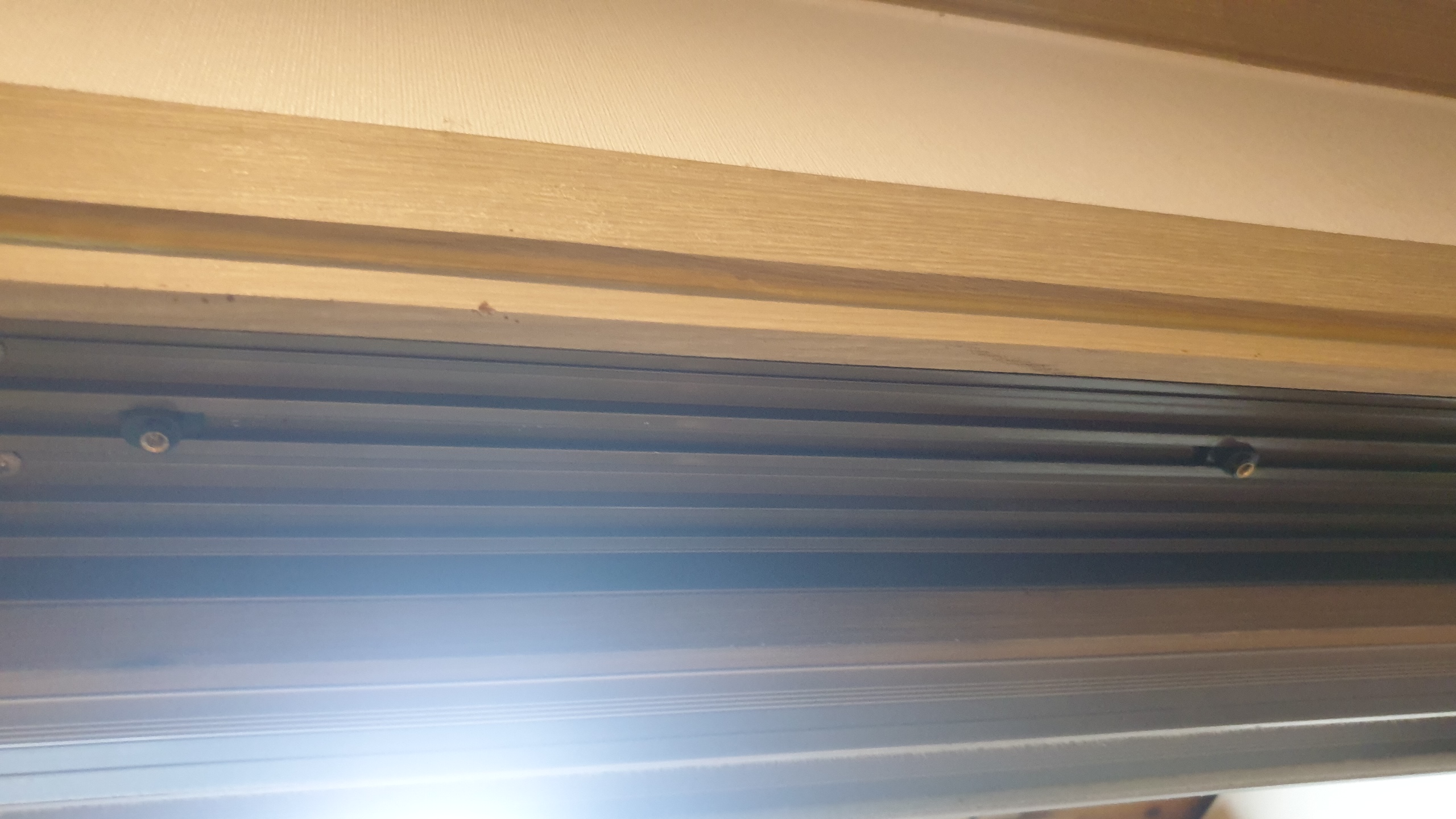

레일뭉치 상분 레일 너트부분에 볼트 고정작업!





볼트를 너무 꽉 조이면 레일이 움직이질 않아 적당히 움직임이 있게 조여야 한다.

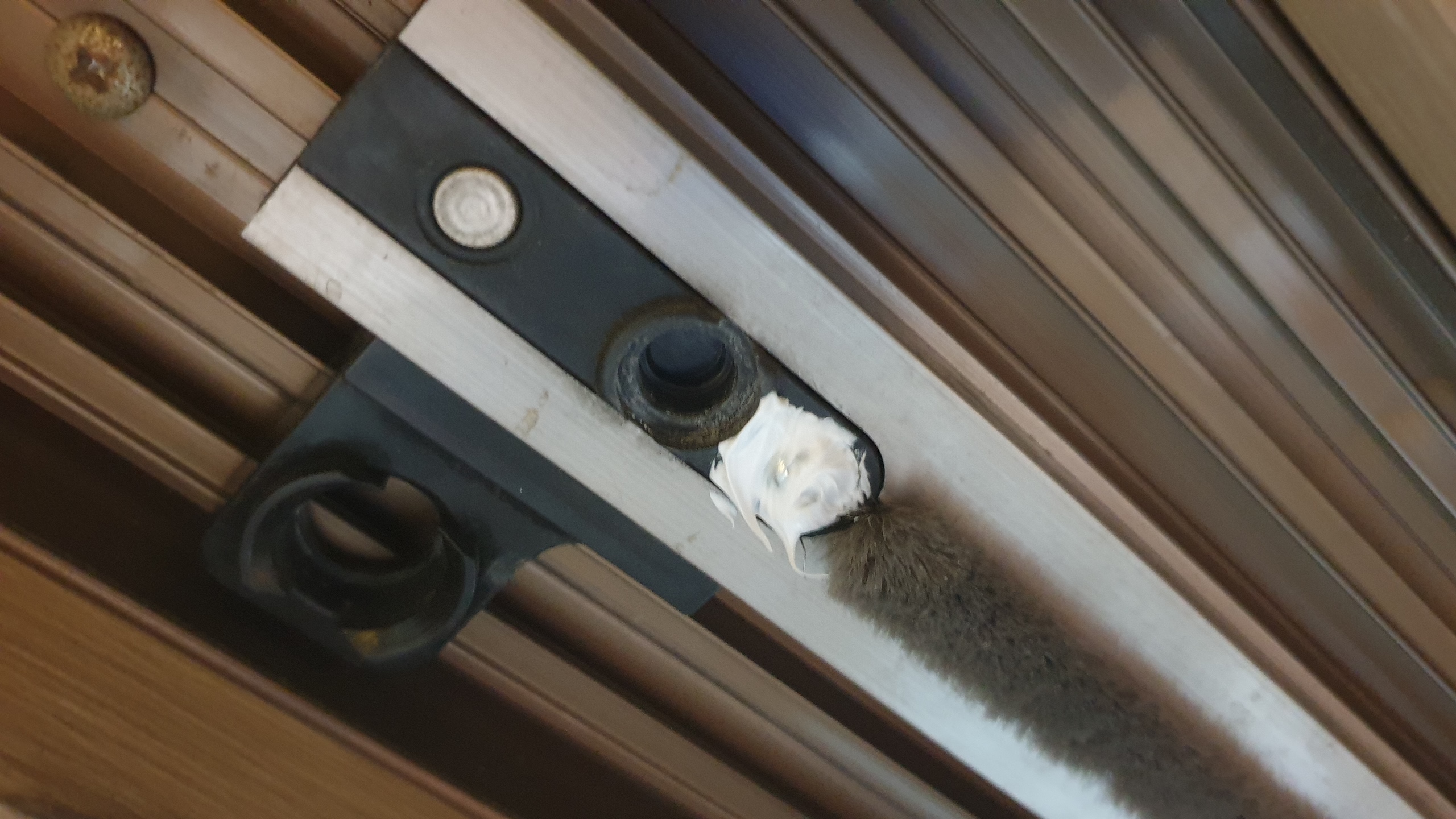

볼트를 여유있게 적당히 조이다보니 문을 자주 여닫으면 볼트가 움직이면서 풀려 이번처럼 문제가 생길수 있어 볼트 부분 풀리지 않게 실리콘을 이용해 볼트머리부분을 고정해 주었다.



중간문 먼저 레일 뭉치에 촉 구멍 2군대 맞춰 끼워준다.

문 분리의 반대로 조립하면 된다.





양쪽 문 레일뭉치의 움직이는 촉끼워주는 부분에 각각 끼워 조립!



완료!

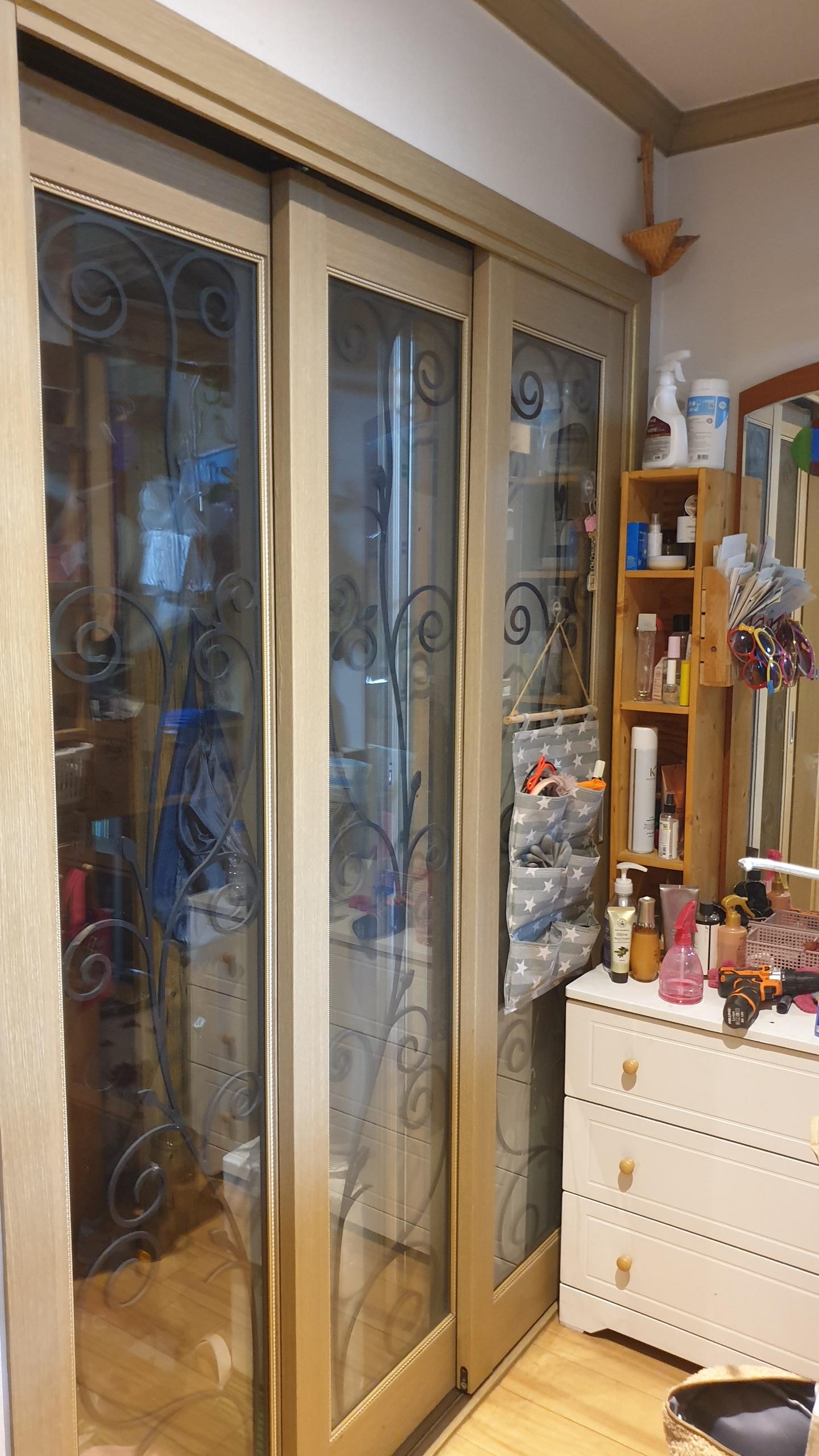

완료후 동작 상태 확인!
